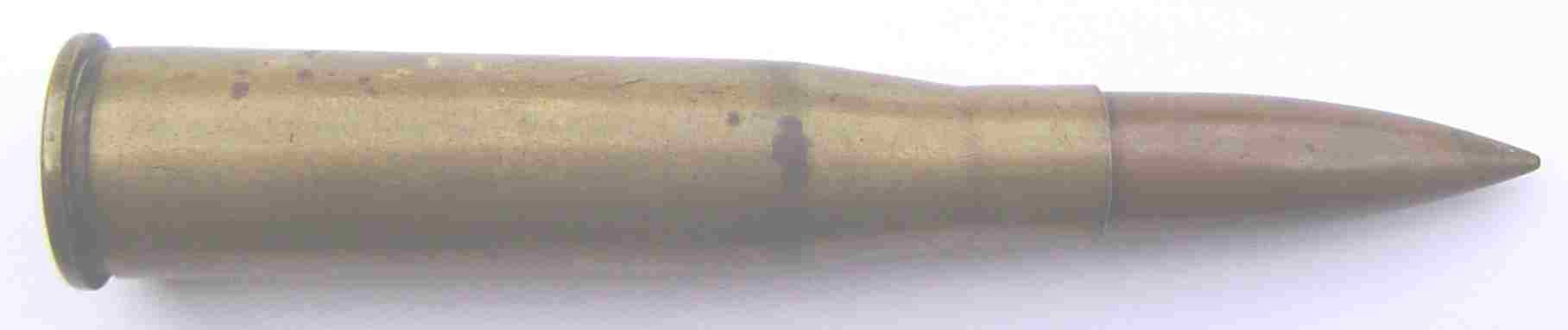

Cartouche 13 mm Tankgewehr

Il s'agit d'une cartouche perforante de gros calibre destinée à l'origine à une mitrailleuse lourde anti-char qui ne sera jamais fabriquée. Lors de leur entraînement, les tireurs ne disposent que d'une ou deux cartouches, juste de quoi se familiariser avec le tir éprouvant du Tankgewehr.

L'ogive possède un calibre réel de 13,25 mm, elle est munie d'un noyau perforant en acier, entouré d'une enveloppe de plomb durci à l'antimoine, chemisée d'acier doux cuivré

Longue de 63,5 mm la balle bi-ogivale pèse 51,4 grammes, le noyau pesant à lui seul plus de 31 grammes. L'étui est en laiton, elle pèse 51 grammes pour une longueur de 91,5 mm. Ce dernier est à gorge et à bourrelet, il présente un faible épaulement. L'amorce est de type Berdan. La charge de poudre est de 13 grammes, ce qui propulse l'ogive à la vitesse initiale de 770 m/s.

Synonymes:
13 x 92 SR.
T-Patrone.

Cotes moyennes:
Diamètre de la balle: 13,25 mm
Diamètre de l'étui au collet: 14,57 mm
Diamètre de l'étui à la base: 21,92 mm
Diamètre de l'étui au culot: 22,99 mm
Longueur de l'étui: 91,80 mm
Longueur totale: 132,90 mm
Poids: 118 g

Utilisation:
Tankgewehr 1918.
Tuf-MG.

Caractéristiques:
Calibre: 13 mm.
Munition: 13 mm Tankgewehr.
Longueur totale: 1,700 m.
Longueur du canon: 1,000 m.
Poids vide: 16,5 kg.
Capacité: 1 coup.
Pays: Allemagne.

Description:
Cette arme ressemble à une carabine surdimensionnée. La crosse dont le fût s'arrête à la moitié du canon est dotée d'une poignée-pistolet qui permet au tireur de maintenir solidement l'arme au départ du coup.

La plaque de couche est une simple plaque de métal, il n'y à pas de dispositif pour amortir le recul.

Les premières crosses sont fabriquées d'une seule pièce, seule la poignée est rapportée. Par la suite, afin de pouvoir utiliser des planches moins large, la partie inférieure des crosses sera elle aussi rapportée.

La boîte de culasse possède une forme très enveloppante qui renforce sa rigidité. La culasse est volumineuse, elle coulisse à l'intérieur du boîtier.

Les organes de visée se composent d'un guidon triangulaire et d'une hausse à curseur à cran de mire en V inversé. Cette hausse est graduée jusqu'à 500 mètres.

Un bipied vient se monter sur une fixation à baïonnette placée sous l'anneau assemblant le canon à l'avant du fût.

Les premières armes sont équipées du bipied de la mitrailleuse MG 08-15.Dans les derniers mois de la guerre, un nouveau modèle de bipied sera fabriqué, plus simple, et doté de patins plus larges afin de limiter l'enfoncement dans le sol meuble.

Performances:
La capacité de perforation à 250 mètres est de 25 mm d'acier à blindage sous un angle de 90°.

Dans les mêmes conditions, à 1000 mètres le projectile reste capable de transpercer des plaques d'acier de 10 mm d'épaisseur.
